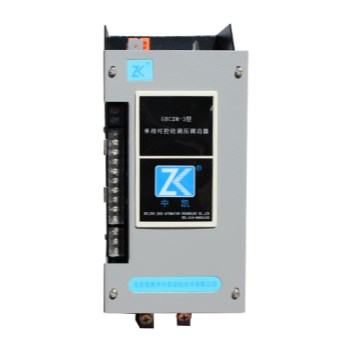

GBC2M-3型單相功率控制器
產品廣泛應用于工業電爐、機械設備、玻璃工業、汽車工業、化學工業等行業
產品特點：
數字控制，穩定性高
集成調壓、調功（過零）控制、LZ （移相過零）控制等功能于一體
具有過流保護、限壓保護、限流保護、缺相保護、超溫保護功能
具有軟起動、軟停機功能，避免對電網沖擊電流
1路開關量輸出
輸入、輸出接口均采用隔離技術，抗干擾能力強
可與儀表、PLC等自動信號（4-20mA、0-10V等）接口，也可手動電位器調節
重載設計，過載能力強
主要參數：
|
輸入 |
|
|
主回路電源 |
GBC2M-3-****: AC220V/380V， 50Hz |
|
控制電源 |
AC220V /380V，0.5A,，50Hz |
|
風機電源 |
AC220V，50Hz |
|
輸出 |
|
|
輸出電壓 |
主回路電源電壓的0?98% （移相控制） |
|
額定電流 |
見型號定義 |
|
運行模式 |
調壓、調功（過零）、LZ控制 |
|
控制信號 |
模擬：標準產品為DC4-20mA；可按客戶需求定制DC0-10V,0-5V信號。 |
|
負載性質 |
阻性負載、感性負載 |
|
性能指標 |
|
|
控制精度 |
≤1% |
|
穩定度 |
≤1% |
|
接口描述 |
|
|
模擬輸入 |
2路輸入 |
|
開關輸入 |
1路固定輸入(啟?？刂? |
|
開關輸出 |
1路固定輸出（故障輸出） |
選型表：
|
項目 |
型號代碼 |
規格 |
|||||
|
產品系列 |
GBC2M-3- |
基本功能：移相調壓, 鎖相環同步，寬脈沖觸發 調節分辨率：0.1°(調壓), 20ms(調功) 緩起動時間：0.2~120秒可調 緩停時間：10秒 報警輸出：常開接點 1A 250V AC 環境溫濕度：0~40℃，90%RH最大 |
|||||
|
控制輸入 |
4 |
4~20 mA DC,接收電阻:120Ω |
|||||
|
5 |
0~5 V DC, 輸入電阻:10KΩ |
||||||
|
10 |
0~10 V DC, 輸入電阻:10KΩ |
||||||
|
觸發方式 |
T- |
觸發反并聯可控硅 |
|||||
|
電流容量 |
025 - |
25A |
|||||
|
040 - |
40A |
||||||
|
080- |
80A |
||||||
|
100- |
100A |
||||||
|
150- |
150A |
||||||
|
200- |
200A |
||||||
|
250- |
250A |
||||||
|
300- |
300A |
||||||
|
400- |
400A |
||||||
|
500- |
500A |
||||||
|
600- |
600A |
||||||
|
800- |
800A |
||||||
|
1000- |
1000A |
||||||
|
1500- |
1500A |
||||||
|
2000- |
2000A |
||||||
|
2500- |
2500A |
||||||
|
3000- |
3000A |
||||||
|
電流限制和過流報警(選件) |
N- |
無 |
|||||
|
C- |
帶電流限制功能和過流報警 |
||||||
|
調功方式(選件) |
U00 |
無 |
|||||
|
U01 |
阻性調功 |
||||||
選型舉例：
GBC2M-3-4T-080-N-U00
含義解釋：4~20mA 控制信號輸入，電流容量80A(純阻負載最大電流80A；硅碳棒負載、電熱管負載最大電流48A；變壓器負載最大電流32A)。
