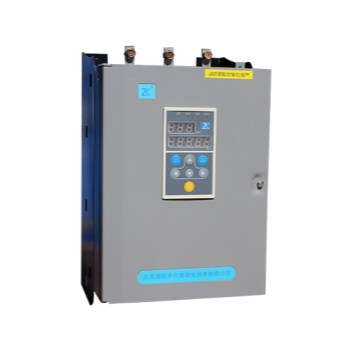

JK3S系列三相全數字晶閘管功率控制器
產品廣泛應用于工業電爐、機械設備、玻璃工業、汽車工業、化學工業等行業。
產品特點
全數字化控制，具備操作鍵盤、LED顯示、穩定性高
集成開環、恒壓、恒流、恒功率、調功（過零）控制、LZ（移相過零）控制、聯機功率分配等功能于一體
具有有效值（RMS ）控制選件，實現真有效值控制
具備多路開關量和模擬量的編程接口
輸入、輸出接口均采用隔離技術，抗干擾能力強
調功使用時，可聯機分配功率，減小對電網的沖擊
標準配置RS485通訊接口
具有單路PROFIBUS-DP通訊選件
重載設計，過載能力強
型號定義：
主要參數：
|
輸入 |
|
|
主回路電源 |
JK3S-****: 3A380V, 30~65Hz JK3S-****/5: 3AC500V, 30~65Hz JK3S-****/6: >3AC500V, 30?65Hz |
|
控制電源 |
AC100 ?240V,0.5A, 45 ?65Hz |
|
風機電源 |
AC220V,50/60Hz |
|
輸出 |
|
|
輸出電壓 |
主回路電源電壓的0-98% （移相控制） |
|
額定電流 |
見型號定義 |
|
控制方式 |
開環、恒壓、恒流、恒功率、調功（過零）、 LZ控制 |
|
控制信號 |
模擬、 數字、 通訊 |
|
負載性質 |
電阻性、電感性 |
|
性能指標 |
|
|
控制精度 |
≤1% |
|
穩定度 |
≤0.2% |
|
接口描述 |
|
|
模擬量輸入 |
5路可編程輸入 |
|
開關量輸入 |
1路固定輸入， 4路可編程輸入 |
|
模擬量輸出 |
4路可編程輸出 |
|
開關量輸出 |
4路可編程輸出 |
|
通訊 |
標準配置: 單RS485通訊接口，支持Modbus RTU通訊； 支持單Profibus-D P通訊（選件） |
選型表：
|
型號 |
額定電流(A) |
外形尺寸(mm ) (LxWxD UW≤500V ) |
重量(kg) |
冷卻方式 |
|
JK3S-0025 |
25 |
405x250x225 |
11 |
自冷 |
|
JK3S-0040 |
40 |
11 |
風冷 |
|
|
JK3S-0075 |
75 |
12 |
||
|
JK3S-0100 |
100 |
13 |
||
|
JK3S-0150 |
150 |
13 |
||
|
JK3S-0200 |
200 |
14 |
||
|
JK3S-0250 |
250 |
445x280x305 |
21 |
|
|
JK3S-0350 |
350 |
475x302x305 |
28 |
|
|
JK3S-0450 |
450 |
|||
|
JK3S-0600 |
600 |
510x370x325 |
36 |
|
|
JK3S-0800 |
800 |
610x465x380 |
61 |
|
|
JK3S-1000 |
1000 |
610x465x380 |
65 |
|
|
JK3S-1500 |
1500 |
柜式 |
|
|
|
JK3S-2000 |
2000 |
|||
|
JK3S-2500 |
2500 |
|||
|
JK3S-3000 |
3000 |
